[Устарело] Первый запуск

Программное обеспечение контроллера в разработке и на этапе тестирования. Оно распространяется как есть, без каки-либо обязательств.

Проверьте наличие карты памяти в слоте. Подключите контроллер в локальную сеть и подайте на него питание. Светодиод статуса (зеленый) начнет мигать с периодичностью раз в секунду. После успешной инициализации светодиод начнет мигать раз в 10 секунд (легкая вспышка).

Откройте браузер и введите в адресной строке http://umni-c-one.local

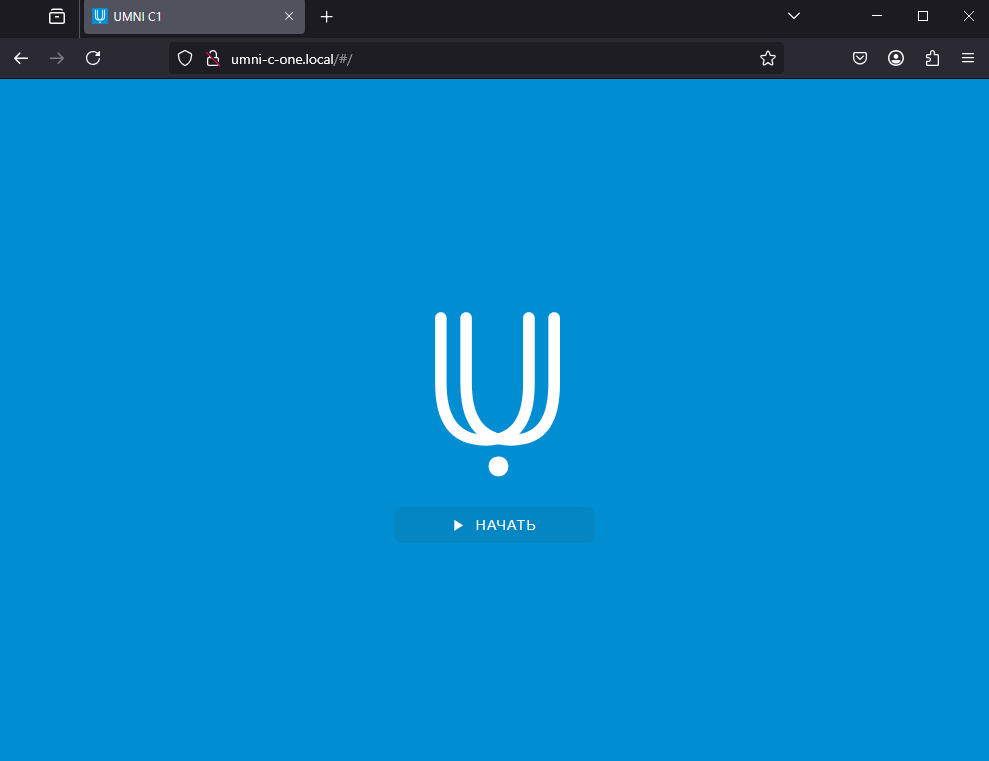

Для начала установки системы нажмите кнопку "Начать"

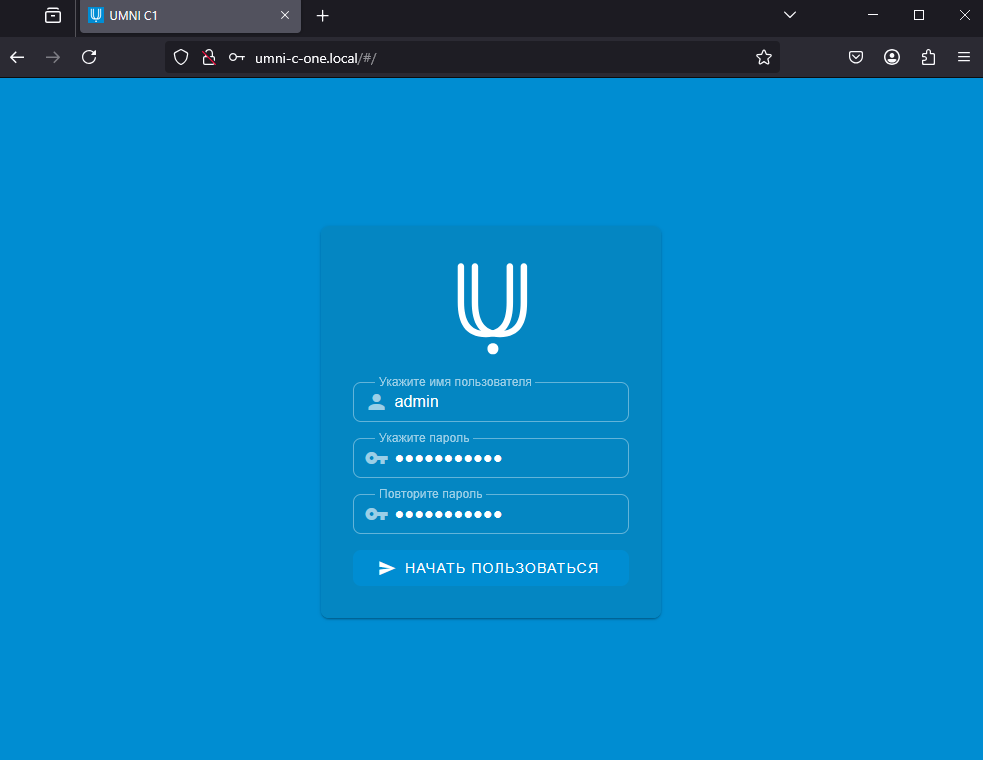

Создайте учетную запись администратора контроллера. Укажите имя пользователя, пароль и подтверждение пароля. Нажмите кнопку "Начать пользоваться".

Пароль должен состоять из латинских символов в верхнем и нижнем регистре и цифр. Также пароль должен быть минимум 6 знаков в длину.

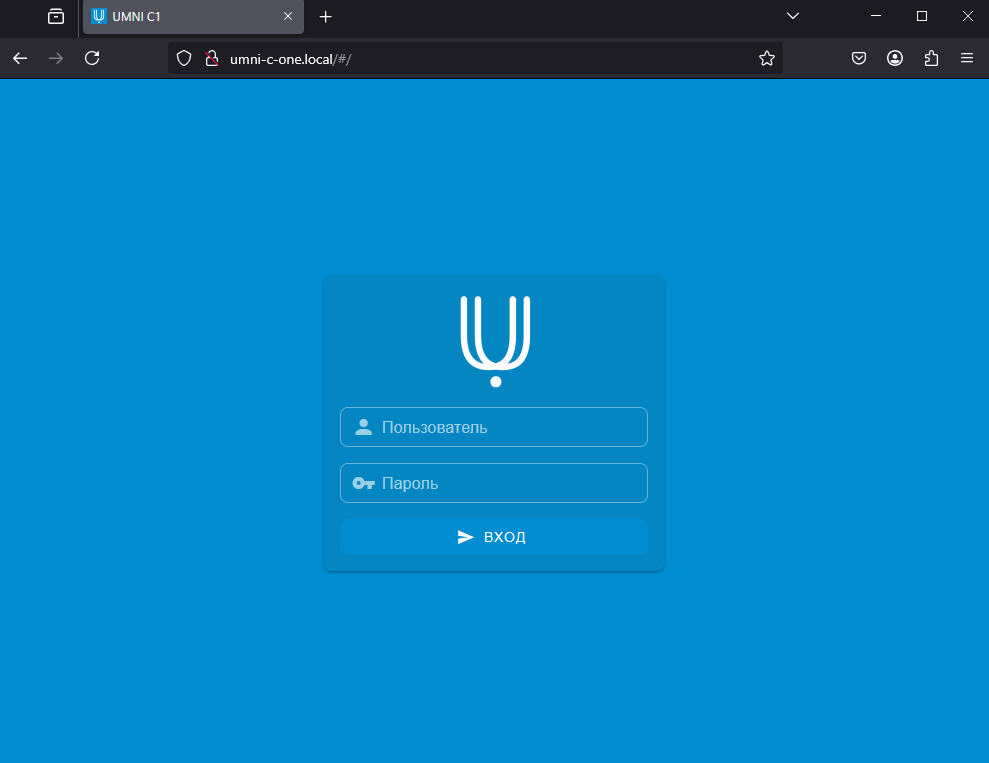

После установки, войдите с этими учетными данными в систему

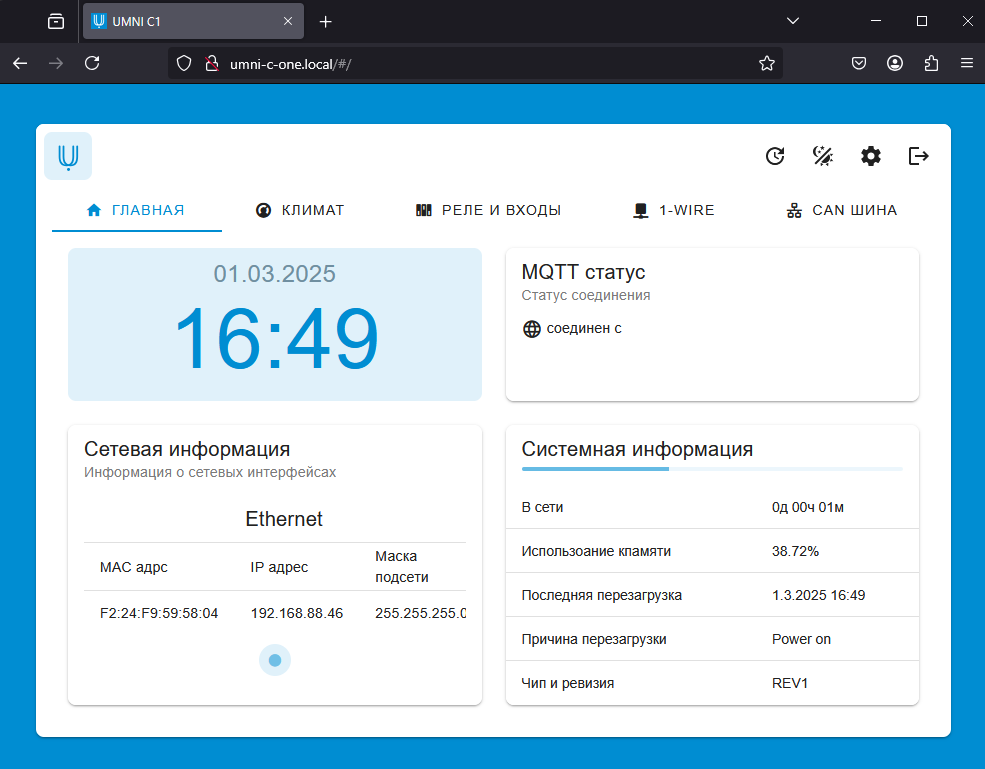

После входа вы будете перенаправлены на главную страницу. На ней отображается содная информация по интерфейсам, загрузке оперативной памяти и пр.

Структура страницы

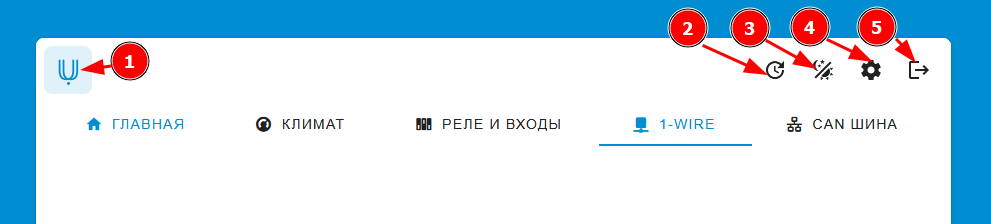

Лаконичный и минималистичный дизайн веб-интерфейса содержит следующие основные разделы:

  1. Переход на главную страницу
  2. Раздел обновлений
  3. Переключение темы "День" и "Ночь"
  4. Раздел настроек
  5. Выход из системы

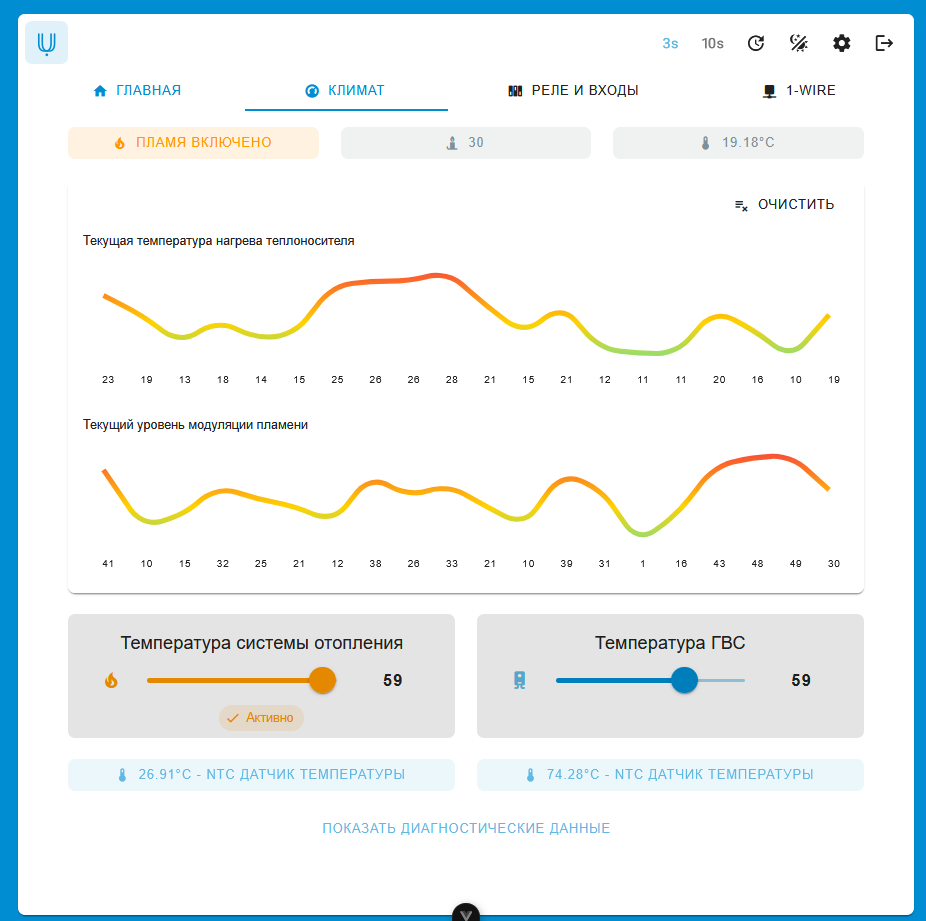

Раздел "Климат"



Данный раздел содержит настройки параметров для протокола OpenTherm, а именно:

  • Целевую температуру горячей воды
  • Целевую температуру бойлера
  • Информацию по модуляции пламени, текущей температуре и активности горелки
  • Прочие диагностические данные
  • Данные с к клемм Т1 и Т2 контроллера
  • Графики в реальном времени
  • Блок сброса и описания ошибок

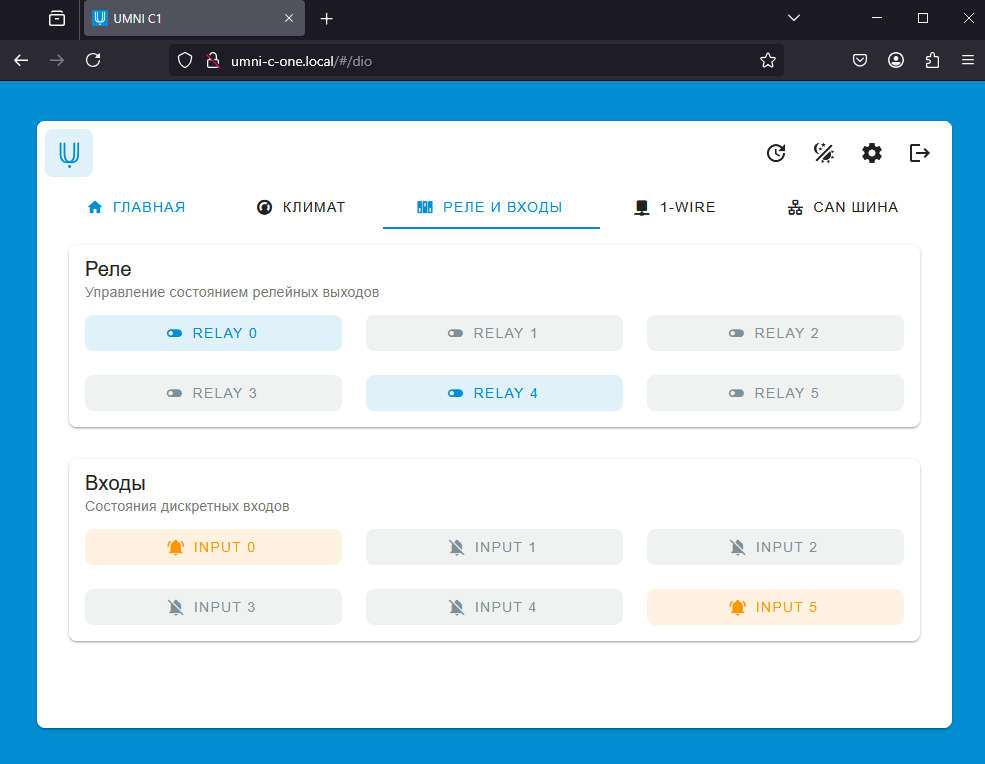

Раздел "Реле и входы"


Данный раздел содержит возможность мониторинга и переключения состояния дискретных входов и релейных выходов.

Раздел "1WIRE"

В разработке...

Раздел "Обновления"

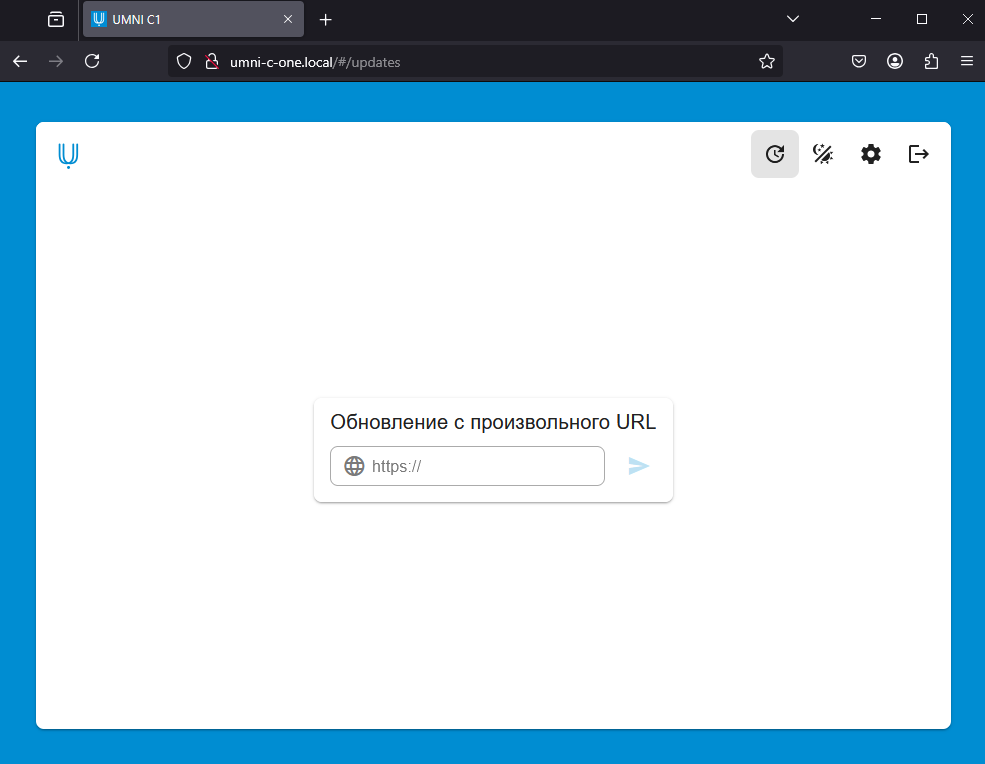

В этом разделе на данный момент можно обновиться с произвольного адреса с которого отдается бинарный скомпилированный файл. Протокол обязательно должен быть https://

Внимание! Система на чипе ESP32, установленная в данном контроллере, поддерживает механизм обновления прошивки "по воздуху", OTA.
Мы настоятельно рекомендуем использовать только оригинальную прошивку от "УМНЫЙ", так как работа устройства на других прошивках не гарантируется и не является причиной для возврата тестового образца.

К тому же, оригинальная, "заводская" прошивка устройства заточена конкретно под его аппаратную часть и имеет несколько отличительных особенностей, не реализованных в других открытых прошивках.

"УМНЫЙ" направлен на простоту и доступность использования устройств и программного обеспечения. Узнайте больше о централизованном администрировании и сборе статистических данных в открытой системе "УМНЫЙ Сервер"

Раздел "Настройки"

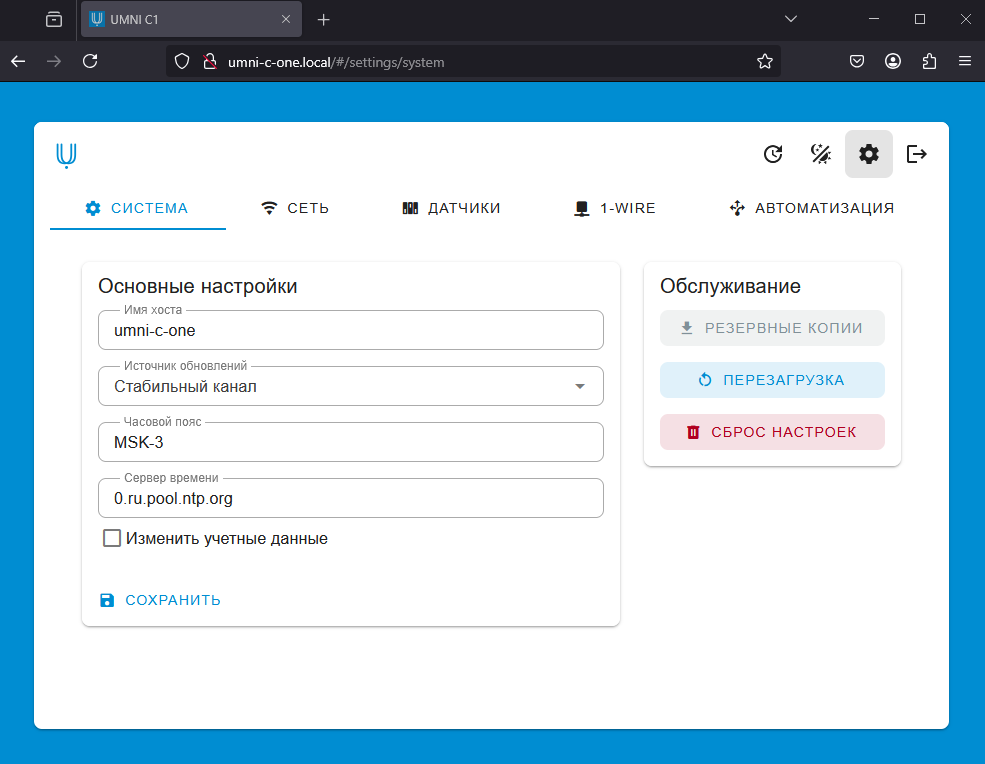

Функционально, данный раздел позволяет выполнить базовую настройку различных программных модулей контроллера.

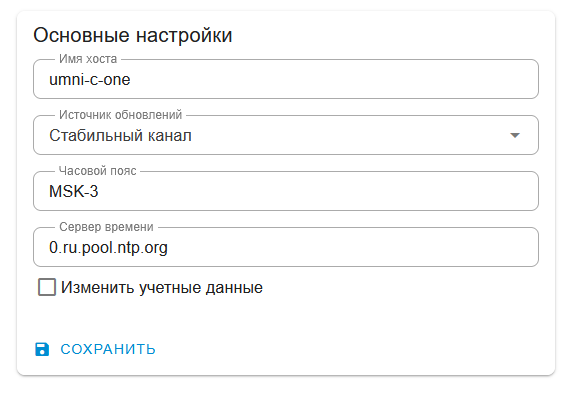

Основные настройки


Здесь вы можете указать имя хоста, по которому будет доступно устройство в вашей сети.

Важно понимать, что два устройства с одинаковых именем не должны быть одновременно в сети. так как корректно работать по имени хоста они не будут. Либо задайте уникальные имена, либо используйте IP для доступа в веб-интерфейс.

Также укажите источник обновлений (рекомендуется "Стабильный канал"). Часовой пояс вы можете установить MSK-3, либо выбрать часовой пояс из предустановленных.

Сервер времени можете указать любой (при необходимости).

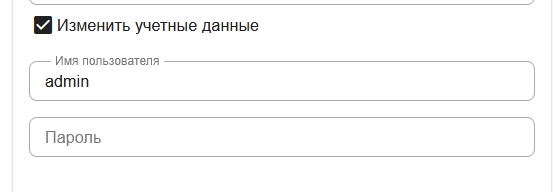

Для изменения учетных данных установите соответствующую галочку и укажите новые данные.


Раздел "Обслуживание"


Вы можете перезагрузить устройство, либо сбросить его до заводских настроек с удаление всех значений конфигурации.

Раздел сеть


В разработке. Функционал сохраняет, но не применяет на контроллере настройки.

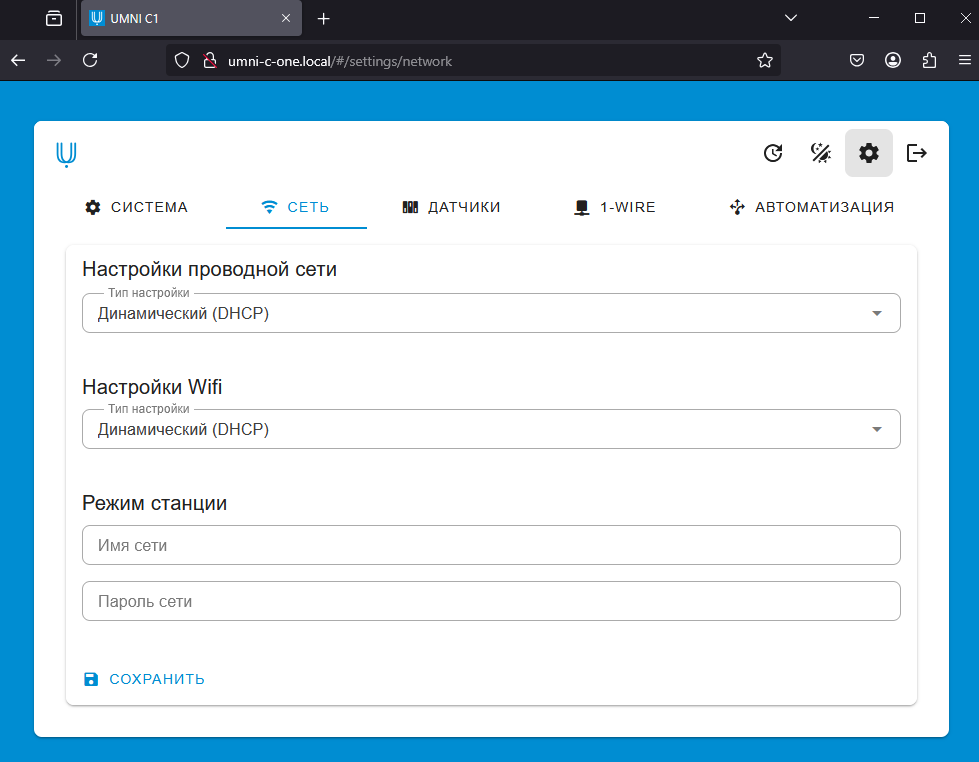

В этом разделе вы можете настроить проводную и беспроводную сеть, а также указать имя и пароль сети, когда устройство находится в режиме конфигурации (перемычка установлена).

Раздел "Климат"

Внимание! Не все параметры OpenTherm поддерживаются производителем котлов. Как правило, обязательными к реализации являются параметры чтения и записи целевых значений температуры и модуляции. Остальные параметры не зависят от контроллера UMNI

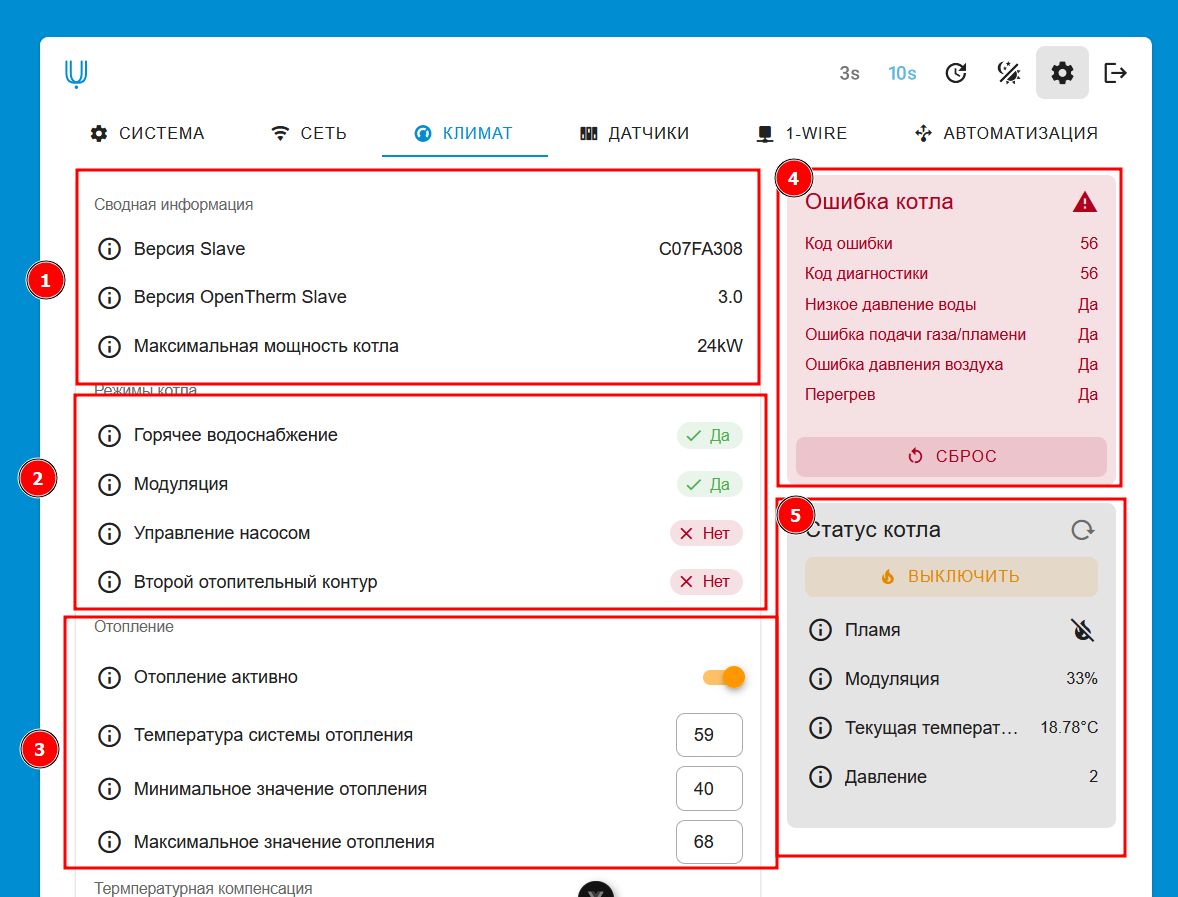

Раздел настроек описывает взаимодействие с котлом по протоколу OpenTherm.

  1. Блок сводной информации о котле
  2. Блок доступных режимов котла
    • Доступны ли параметры режима ГВС
    • Доступен ли режим модуляции. Если да, то котел либо работает в режиме модуляции, либо режим можно активировать в котле
    • Доступно ли чтение данных с насоса
    • Имеется ли второй отопительный контур
  3. Управление отоплением. Доступно получение минимальных и максимальных значений, а так же чтение и запись целевой температуры.

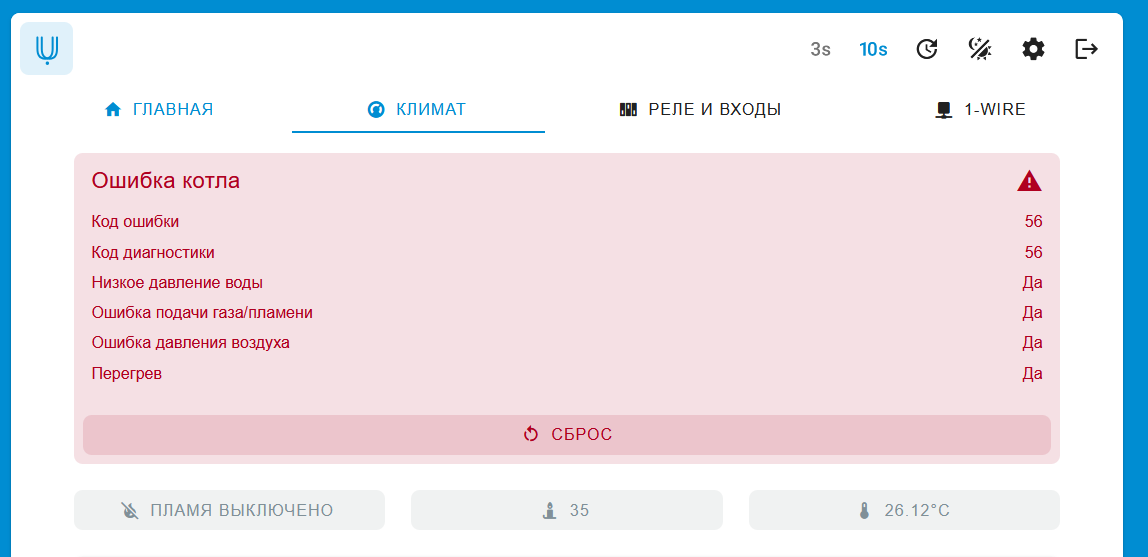

  4. Блок ошибок и сброса ошибок
  5. Статус котла

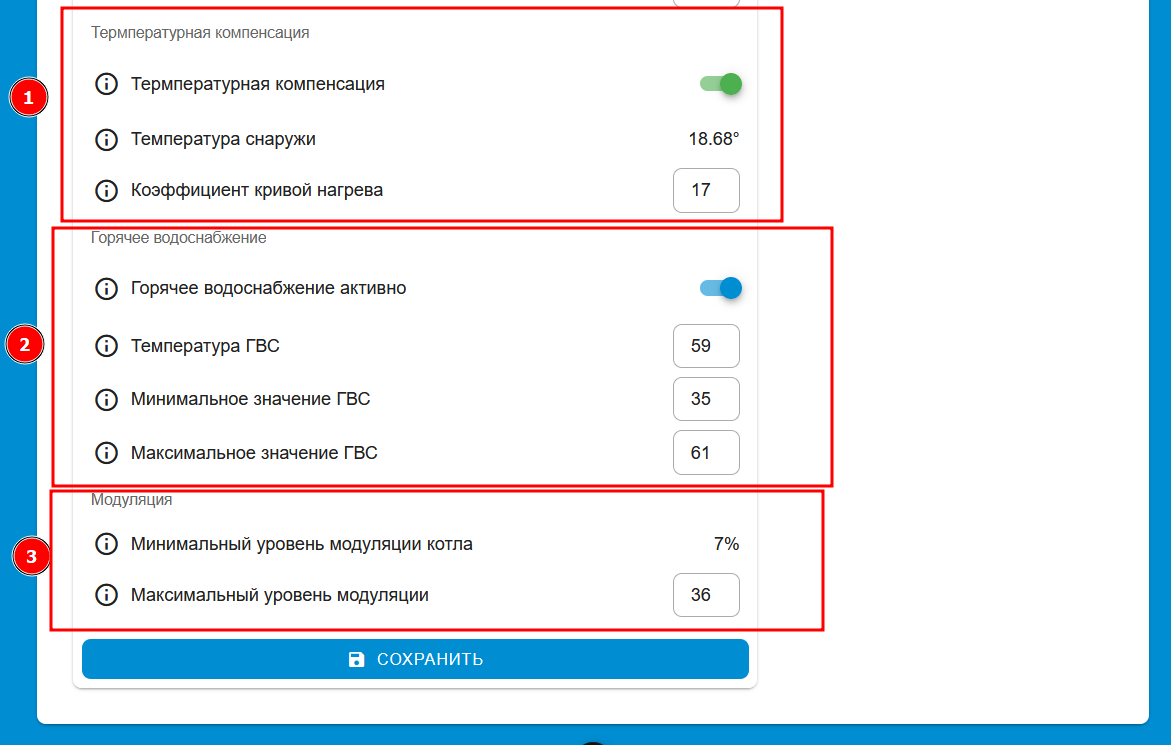

  1. Блок температурной компенсации. Здесь выводится температура наружного датчика температуры (при наличии), а также возможность установки кривой нагрева.
  2. Управление ГВС. Доступно получение минимальных и максимальных значений, а так же чтение и запись целевой температуры.
  3. Управление модуляцией горелки котла. Установка максимального значения модуляции.
Раздел "Датчики"

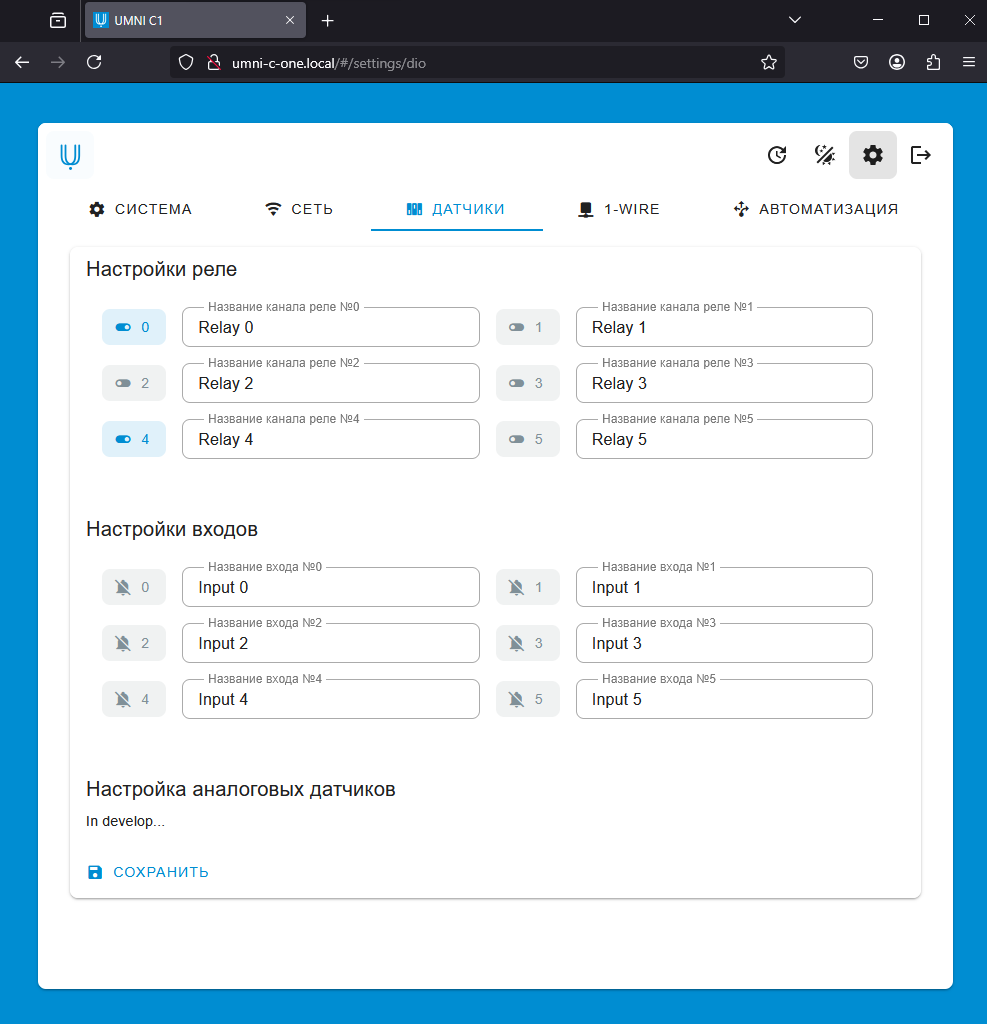

Настройте названия датчиков как вышей душе угодно. После сохранения перезагрузите устройство.

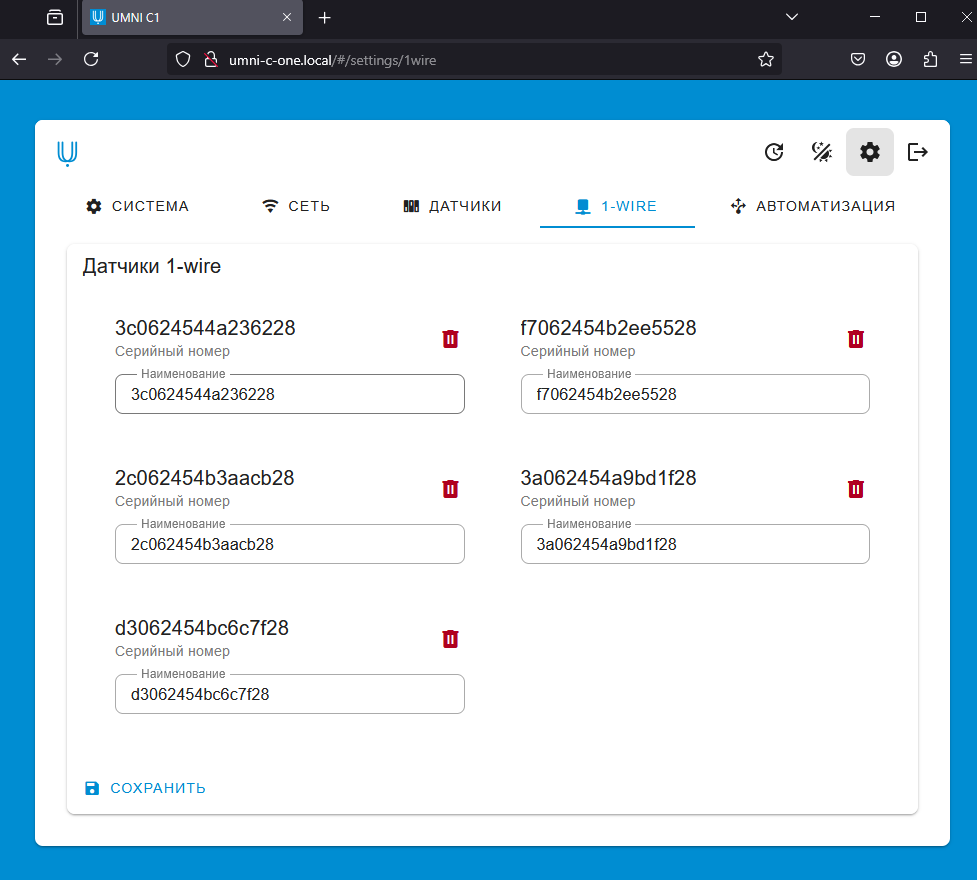

Раздел 1-WIRE


Укажите названия датчиков и при необходимости удалите неактивные.

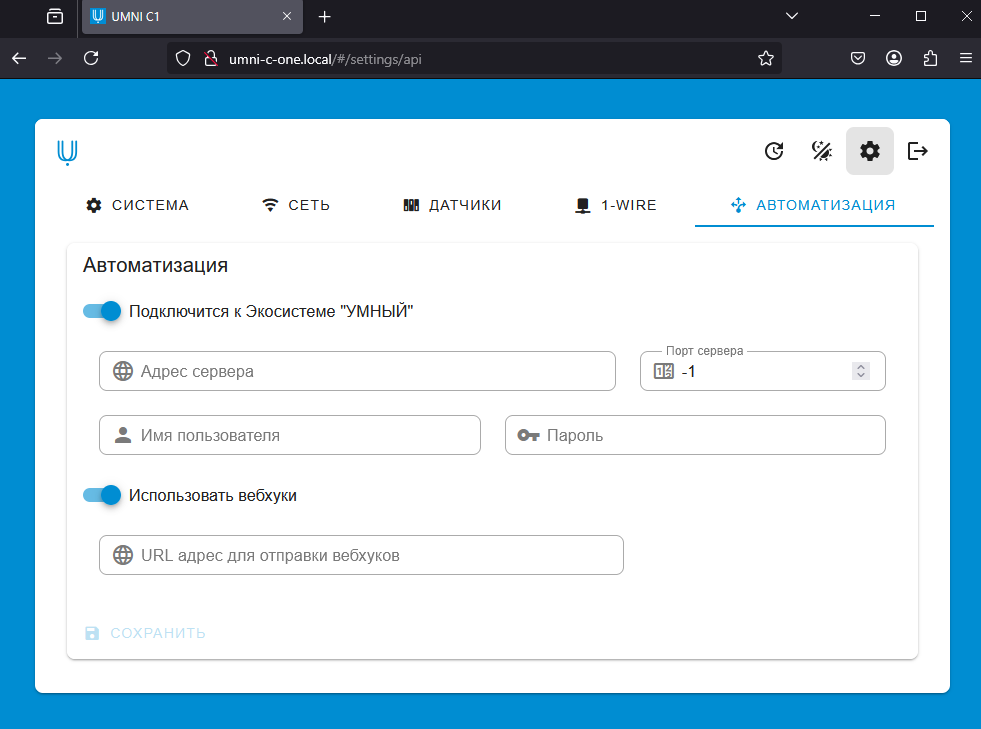

Раздел "Автоматизация"


Автоматизация позволяет подключаться к серверу УМНЫЙ и взаимодействовать с несколькими контроллерами централизовано, создавать расписания, сценарии и многое другое.
