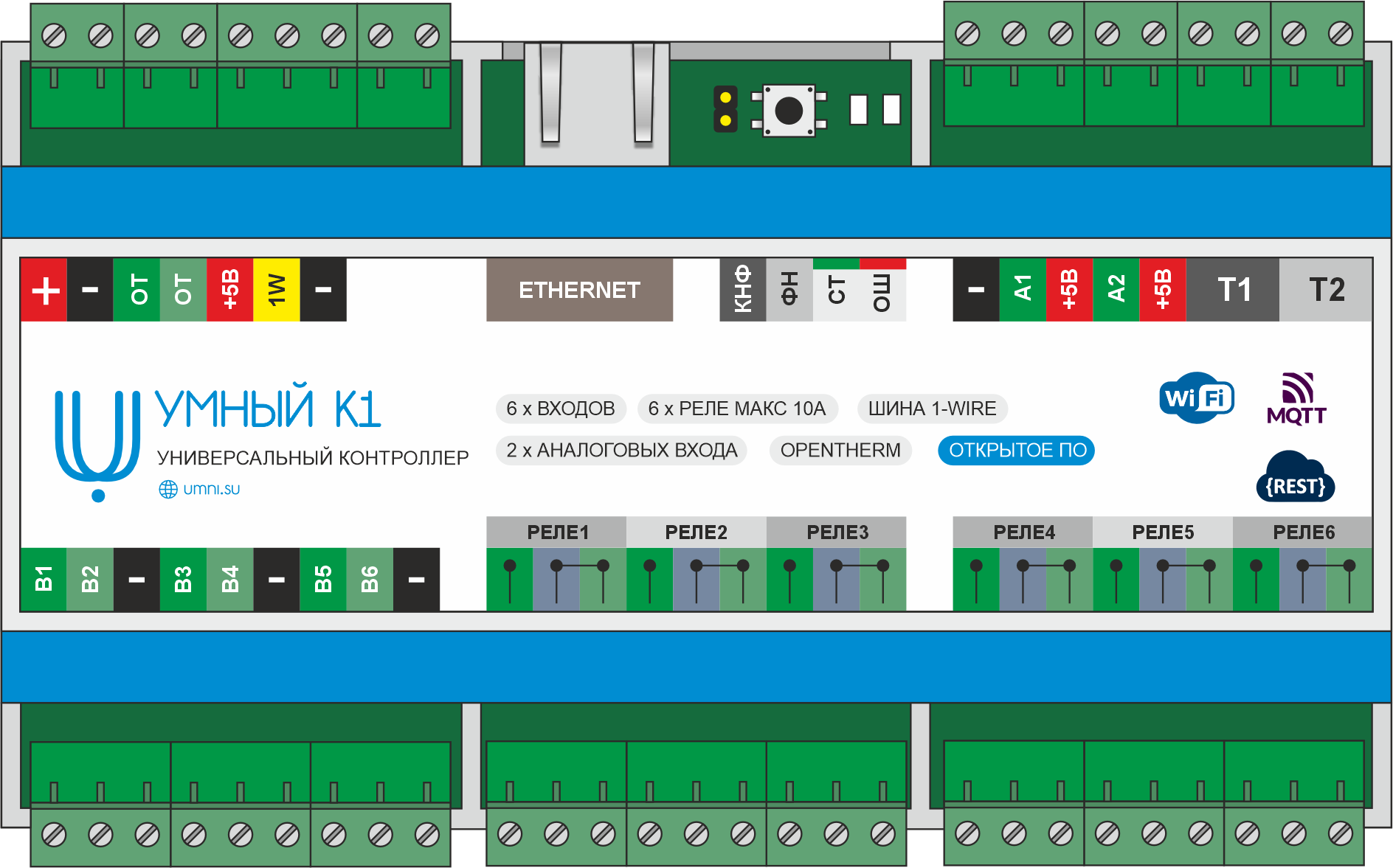

Внешний вид и функциональное описание

Данная статья описывает применение контроллера УМНЫЙ К1 - его тестовых образцов, разработанных не для перепродажи, исключительно в демонстрационных и тестовых целях


Контроллер "УМНЫЙ К1" предназначен для управления и мониторинга, а также получения статистических и исторических данных различных функциональных устройств, подключенных к нему.

Область применения контроллера: системы отопления, управление теплыми полами и насосными группами, вентиляции, управление различной нагрузкой.

Контроллер имеет следующую периферию на борту:

  • WiFi
  • Ethernet
  • MicroSD карта (наличие обязательно). Требования к карте памяти указаны ниже.
  • Встроенный контроллер OpenTherm для подключения к газовым котлам, имеющих реализацию OpenTherm.
  • 1 WIRE шина, к которой на данный момент можно подключить датчики температуры DS18B20
  • Два входа для датчиков температуры (NTC термисторы 10КОм)
  • Два входа для аналоговых датчиков с напряжением питания 5В
  • Шесть диксретных входов по типу "сухой контакт"
  • Шесть релейных выходов. Рекомендованная нагрузка до 5А, Максимальная нагрузка до 10А на канал

Требования к картам памяти MicroSD

В настоящее время контроллер поддерживает карты памяти MicroSD XC объемом 64Гб. Контроллер уже комплектуется картой памяти.

Карта памяти обязательно, так как на ней хранится веб-интерфейс, конфигурационные и лог файлы.

Протестированы и работают следующие карты:

  • Карта памяти ADATA Premier microSDXC 64 ГБ

  • Карта памяти 32 Гб QOPP "RUSH" А1 U3 V30 micro SD

  • Samsung EVO 64Gb A1 V10

Не все карты памяти пока поддерживаются. Это программная особенность, которая будет исправлена в следующих версиях программного обеспечения контроллера.
